产品特点/Product features-----------------------------------------------------------◆◆
1、概述
本仪表包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装
维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。
本仪表可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各
种DCS系统中，为工业的自动化运行，提供实时的液位数据。
本仪表具有如下特点：
l 电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠
的器件，完全可以替代同类型国外进口仪表。
l 专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊
步骤，此技术具有动态思维、动态分析的功能。
l 我公司拥有的声波智能专利技术，使仪表的精度大大提高，液位精度达到0.3％，
能够抗各种干扰波。
l 本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多
种安装方式，用户完全可以通过本手册进行仪表标定。
l 仪表的所有输入、输出线均具有防雷、防短路的保护功能。技术参数/Technical parameters-------------------------------------------------------◆◆
测量范围： 0～15m（根据实测量程选定）
盲 区： 0.25m～0.6m
测距精度： ±0.3%FS （标准条件） *
测距分辨率： 1mm
压 力： 4个大气压以下
仪表显示： 自带LCD显示液位值
模拟输出： 4～20mA
数字输出： RS485、Modbus协议或定制协议
供电电压： DC24V/AC220V，防雷装置内置
环境温度： －20℃ ～ ＋60℃
防护等级： IP65
* FS：超声波液位计的量程；标准条件：室内无风环境。产品外形尺寸/Product dimensions-----------------------------------------------------◆◆
仪表型号
参数HY700-P HY700-R HY700-D 仪表图片
制 式 二线制/三线制/四线制 安装方式 一体 基本
参数最大测量范围
（液体、流体）15m 最大测量范围
（高温、有水汽）9m 最大测量范围
（颗粒>4mm固体）6m 盲 区 0.25~0.5m 测量精度 ±0.3%FS（标准条件*） 分 辨 率 ±1mm 输入 电源电压 DC12~36V 电 流 >22mA 纹波要求 小于±20mV 输出 模拟信号 4-20mA / 负载500Ω 数字信号 无 HART HART 材质 变 送 器 ABS工程塑料 压铸铝合金 探 头 防水ABS / 耐腐蚀 聚四氟乙烯 法 兰 ABS螺母 / 聚四氟乙烯螺母 / DN32碳钢法兰
也可定制各种PVC、PP、聚四氟乙烯、碳钢、不锈钢法兰环境
条件环境温度 -20℃~+60℃。温度小于-20℃，液晶显示受到限制；
室外工作的仪表，如果受阳光直射，需加防紫外线的保护罩。防护等级 IP65 IP66 IP67 过程
条件过程温度 -40℃~+100℃，超过70℃需要使用高温探头 过程压力 0.8~3bar 或0.08~0.3Mbar abs / 海拔3000米以下 产品特点 安装简单
操作简便
性价比高防护性能好
抗干扰能力强
功能全面防护等级高
外观高档

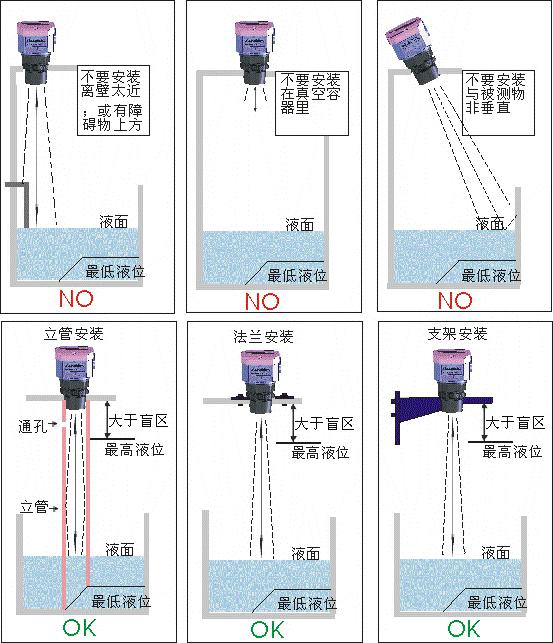

抗干扰能力强安装方式/Installation method---------------------------------------------------------◆◆
安装注意事项：
 |
