超声流液位差计HY-YWC300D注意事项
使用和运输过程中请勿强烈摇晃或碰撞设备。 仪表在运输与储存期间，环境温度不允许低于-40 ℃和高于+80℃，相对湿度 不大于 85%，且周围不含有腐蚀性气体、无强烈电磁场；运输期间必须使用原配 包装箱。 避免油渍及各种化学物质沾污探头表面及损伤表面。
超声流液位差计HY-YWC300D法律免责声明
本产品，从最初购买的交付之日起，如果存在原材料和生产工艺上的缺陷， 都有一年的保修期限，但此类产品需在正常存储、使用和维修条件下操作并按照 说明书进行。 出售给原购人的产品中所包括的非本公司的所有产品，仅包括特定供应商所 提供的保修（如果有），本公司不对此类产品承担任何责任。 本保修仅提供给原购人而不可转让。本保修不适用于任何因误用、疏忽、事 故或异常操作条件下引起损坏的产品。消耗件不在本保修范围之列。 本保修范围内的产品如出现任何缺陷，将不得继续使用，以防进一步损坏。 购买人须立即向本公司说明任何缺陷，否则本保修将不适用。 本公司如在检查后证明产品确属材料或制造缺陷，可自行决定免费维修或替 换任何此类缺陷产品，条件是该产品须在上述一年期限内退回给本公司。 本公司无义务或责任承担任何上述之外的责任。 本产品免于其它明示或暗示保修。本公司特此放弃特定用途的适销性和适用 性的暗示保修。 本公司不对基于合同、民事或任何其它法律理论的任何直接、间接、特殊、 意外或后果性损失或损害负责。
版权所有
本公司在全球范围内保留所有权利。未经本公司的事先书面许可，本仪表的 任何部分包括源代码，不得以任何形式或电子、电磁、光学、人工或其它的任何 方式，复制、传输、转录或翻译成任何一种语言或计算机语言。 未经本公司的事先书面许可，本手册的全部或部分不得复制、影印、转载、 翻译或传输到任何电子或可机读媒体上。 此处产品上显示的名称和标志是本公司的注册商标或商标。此处引用的所有 其它商标、商品名称或公司名称仅用于标识目的，是其各自所有者的财产。
1.超声流液位差计HY-YWC300D概述
HY-YWC300D超声流液位差计可直接显示瞬时流量与累计流量，内置 EEPROM 数字存储器，停电后确 保数据不丢失。可与各种国家标准堰或槽配套，可广泛用于各类水质排放总量的计 量或监测，测量结果不受水质的影响。超声波明渠流量计还内置了多种不同算法， 适合多种标准堰槽，选配通讯接口，易于同其它 DCS、PLC 系统连接，以实现工业 的远程监测、控制。
超声流液位差计HY-YWC300D特点
稳定可靠 在电路设计时从电源部分起就选用高质量的模块、关键元器件的采购 选择高稳定可靠的器件，完全可以直接替代国外进口仪表。 精度高 公司拥有的声波智能技术，使超声波明渠流量计的精度大大提高，液位精 度达到 0.3％，能够抗各种干扰波。
故障率低、易安装、易维护 一种非接触式仪表，不跟液体直接接触，因此故障率 较低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。 多种防护 仪表的防护等级达到 IP65；所有的输入、输出线均具有防雷、防短路 的保护功能。
2.技术指标
3.仪器规格及安装

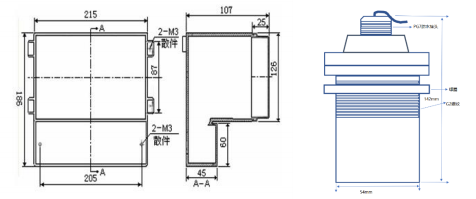

3.1 分体式规格尺寸
3.2 仪表安装方式
支架安装：差计安装时，可将分体式主机固定于仪表箱安装底板上，两个传感器（探 头）采用 L 型支架安装；
3.3 仪表安装原则
传感器发射面到最低液位的距离，应小于选购仪表的量程。
传感器发射面到最高液位的距离，应大于选购仪表的盲区。
传感器的发射面应该与液体表面保持平行。
传感器的安装位置应尽量避开正下方进、出料口等液面有剧烈波动的位置。 若池壁或罐壁不光滑，仪表需离开池壁或罐壁 0.5m 以上。若换能器发射面到最高 液位的距离小于选购仪表的盲区，需加装延伸管，延伸管需和液面垂直，内壁要保 持光滑。
3.4 安装注意事项
仪表外壳最好与大地可靠相连。
电线、电缆保护管，要注意防止积水过多。
仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，最好在仪表的进出线 端另外安装专用的防雷装置。
仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出
仪表的工作要求时，最好在液位仪周围加设防高、低温装置。

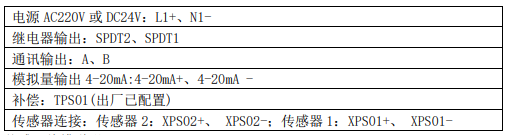

3.5 仪表接线
传感器线缆说明：
高频线接正极（XPS02+或 XPS01+）；屏蔽线接负极（XPS02-或 XPS01-）
注：传感器专用线缆的长度应（分体机专用）≤50 米；
仪表使用 DC24V 时，在仪表上电后，仪表电源输入端的电压不低于 20V；
4～20mA 输出线的最大负载应小于 500 欧姆；
特别注意：在对仪表接线时请分清楚各接线端子正负极，以免造成仪器损坏！
4.仪表现场标定说
4.1 按键说明
仪表有四个按键组成，如下：
【Mode】：模式键。在仪表正常工作时，按击该键可进入参数设置菜单；在菜单中， 按击该键，则可退出本级菜单，退回到上一级菜单。
【▲】：上翻键和加法键。在菜单中，该键做上翻键用；在更改数据时，该键作加 法键用。
【▼】：下翻键和减法键。在菜单中，该键做下翻键用；在更改数据时，该键作减 法键用。
【OK】：确认键和移位键。在菜单中，该键做确认键用；在更改数据时作移位键用。
4.2 标定方法
特别需要说明，下面文字中会出现许多探头 1、探头 2，需要说明的是：
连接到主机上 XPS01 的探头为探头 1；
连接到主机上 XPS02 的探头为探头 2；
仪表、探头固定完毕即可上电进入测量，仪表会显示 2 个液位数值及液位差，如下 图所示。此时的 2 个液位值并不是 2 个探头对应的实际液位值，需要分别对 2 个探 头的液位进行标定，下面介绍两种标定方法：
现场标定差计时下面两种标定方法只需要选其一！
方法 1：根据实测液位高度进行标定
标定探头 1 液位的步骤：
Mode－>显示 Level 菜单，按 OK－>显示 Sense1 菜单，按 OK－>输入探头 1 的实测 液位 Y1（单位米），按 Mode－>回到 Level 菜单，按 Mode－>显示 Exit 菜单，按 OK －>仪表保存数据并退出复位。
标定探头 2 液位的步骤： Mode－>显示 Level 菜单，按 OK－>显示 Sense1 菜单，按▼－>显示 Sense2 菜单， 按 OK－>输入探头 2 的实测液位 Y2（单位米），按 Mode－>回到 Level 菜单，按 Mode －>显示 Exit 菜单，按 OK－>仪表保存数据并退出复位。
注意：每设置好一个数据都需要保存、退出复位一次！
方法二：根据探头安装高度进行标定
如果现场没法测量液位的情况下，可以使用本菜单进行仪表的标定。
标定探头 1 安装高度的步骤：
Mode－>显示 Level 菜单，按三下▼－>显示 TH 菜单，按 OK－>显示 Sense1 菜单， 按 OK－>输入探头 1 的安装高度 TH1（单位米），按 Mode－>回到 TH 菜单，按 Mode －>显示 Exit 菜单，按 OK－>仪表保存数据并复位 。
标定探头 2 安装高度的步骤：
Mode－>显示 Level 菜单，按三下▼－>显示 TH 菜单，按 OK－>显示 Sense1 菜单， 按▼－>显示 Sense2 菜单，按 OK－>输入探头 2 的安装高度 TH2（单位米），按 Mode －>回到 TH 菜单，按 Mode－>显示 Exit 菜单，按 OK－>仪表保存数据并复位。 标定方法一与标定方法二，可参考以下附图：
6.仪表菜单说明

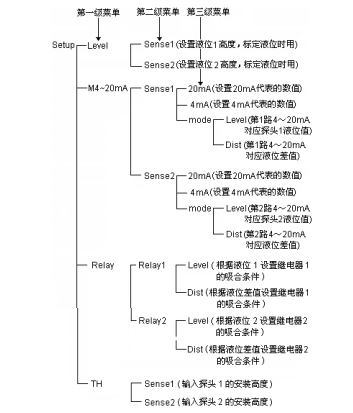

菜单结构如下图，共分三级菜单，按【OK】键进入下级菜单，按【Mode】键返回上 级菜单。
7.仪表其它菜单说明及设置方法
7.1 菜单 4～20mA 参数的设置
仪表出厂时，模拟 4～20mA 电流缺省设置为 4mA 代表 0.000m，20mA 代表仪表 的最大量程，如 3.000m。用户可以根据下面的设置步骤进行设置。
第一路模拟 4～20mA 输出量程的设置：
Mode－>显示 Level 菜单，按▼－> 显示 M4~20mA 菜单，按 OK－>显示 Sense1 菜单，按 OK－>显示 20mA 菜单，再按▲/▼键翻到 mode 菜单，按 OK－>显示 Level 菜单，按▲/▼选择第一路模拟 4～20mA 电流输出代表探头 1 的液位 Level 还是液 位差 Dist，选择好后按 OK－>回到 mode 菜单，按▲/▼ 键选择对 4 mA 还是 20mA 进行设置，选好后按 OK －>输入该电流相对应的液位值或液位差值（单位米），按 Mode－>回上一级菜单，按 Mode－>回 M4~20mA 菜单，按 Mode－>显示 Exit 菜单，按 OK－>仪 表保存数据并复位。
第二路模拟 4～20mA 电流的设置的步骤：
Mode－>显示 Level 菜单，按▼－> 显示 M4~20mA 菜单，按 OK－>显示 Sense1 菜单，按▼－>显示 Sense2 菜单，按 OK－>显示 20mA 菜单，再按▲/▼键翻到 mode 菜单，按 OK－>显示 Level 菜单，按▲/▼选择第二路模拟 4～20mA 电流输出代表 探头 2 的液位 Level 还是液位差 Dist，选择好后按 OK－>回到 mode 菜单，按▲/▼ 键选择对 4 mA 还是 20mA 进行设置，选择好后按 OK －>输入该电流相对应的液位 值或液位差值（单位米），按 Mode－>回上一级菜单，按 Mode－>回到 M4~20mA 菜单， 按 Mode－>显示 Exit 菜单，按 OK－>仪表保存数据并复位。
注：超声波液位差计出厂默认模拟量输出为只带一路输出，即第一路模拟量输出！
7.2 菜单 Relay（继电器）参数的设置
超声波液位差计能提供 2 路开关量输出信号，用户可以根据现场设备的要求进 行控制逻辑的编辑。
注：仪表的继电器输出有功率限制，不能直接用来控制电机电源的开和关，切记！
第一路开关量输出的设置步骤：
Mode－>显示 Level 菜单，按两下▼－>显示 Relay 菜单，按 OK－>显示 Relay1 菜单，按 OK－>显示 Level 菜单，按▲/▼键选择第一路开关量输出逻辑是根据探 头 1 的液位 Level 还是液位差 Dist，选择好后按 OK－>输入继电器 1 吸合逻辑， 按 Mode－>退回 Relay1 菜单，按 Mode－>回到 Relay 菜单，按 Mode－>显示 Exit 菜 单，按 OK－>仪表保存数据并复位 。
第二路开关量输出的设置步骤：
Mode－>显示 Level 菜单，按两下▼－>显示 Relay 菜单，按 OK－>显示 Relay1 菜单，按▼－>显示 Relay2 菜单，按 OK－>显示 Level 菜单，按▲/▼键选择第二 路开关量输出逻辑是根据探头 2 的液位 Level 还是液位差 Dist，选择好后按 OK－> 输入继电器 2 吸合逻辑，按 Mode－>退回 Relay2 菜单，按 Mode－>回到 Relay 菜 单，按 Mode－>显示 Exit 菜单，按 OK－>仪表保存数据并复位。 继电器逻辑编写的说明 继电器逻辑编写界面如图所示：
当编辑继电器逻辑时，闪动的数字为当前可更改的数字。按▲/▼键，数字会 变化，按 OK 键闪动光标会移到下一数字上。继电器的 逻辑是由 “A、数值 1、 B、C、数值 2”五部分组成。其中 A 和数值 1，组成了继电器吸合的第一个条件； C 和数值 2，组成了继电器吸合的第二个条件。
A 位置上可以选择 “大于>”、 “小于<”两种符号。
B 位置上可以选择 “与&”、 “或 |”、“无条件 N”、“有条件^”共四种符号。
C 位置上可以选择 “大于>”、 “小于<”两种符号。
数值 1、数值 2 位置可以输入相应探头的液位、或液位差值。
下面重按解释位置 B 上的符号，请仔细体会不同符号之间的区别：符号选择“&” 时，表示当液位值（液位差值）满足两个条件时继电器吸合，否则继电器开启。符 号选择“|”时，表示当液位值（液位差值）满足两个条件之间的任何一个时继电 器吸合，否则继电器开启。符号选择“N”时，位置 C 和数值 2 就隐藏起来了。表 示当液位值（液位差值）满足第一个条件时继电器吸合，否则继电器开启。符号选 择“^”时，表示当液位值（液位差值）满足第一个条件时继电器吸合，当液位满 足的二个条件时继电器开启。
例如：
设置：>1.00 N：表示继电器在液位大于 1m 时吸合，小于 1m 时开启；
设置：>4.00 & < 8.00：表示继电器在液位 4～8m 时吸合，液位小于 4m 或大于 8m 时开启；
设置：<1.00 | > 4.00：表示继电器在液位小于 1m 或大于 4m 时吸合，液位在 1～ 4m 时开启；
设置：<1.00 ^ > 4.00：表示继电器在液位小于 1m 时吸合，大于 4m 时开启（用 于单泵进水）；
设置：>4.00 ^ <1.00：表示继电器在液位大于 4m 时吸合，小于 1m 时开启（用于 单泵排水）；
保修政策
在产品质保期内因正常使用出现的故障，可享受规定的免费保修。
保修期限：本公司产品质保期为产品出厂之日起十二个月内。
以下情况不在免费保修范围内： 产品或其部件已超出免费保修期。
因使用环境不符合产品使用要求而导致的硬件故障。
因不良的电源环境或异物进入设备所引起的故障或损坏。
由于未能按使用操作手册上所写的使用方法和注意事项进行操作而造成的故障。
由于不可抵抗力如：雷电、水火灾等自然因素而造成的故障。
擅自拆机修理或越权改装或滥用造成的故障或损坏。
限制说明
请用户妥善保存产品所有使用说明书、合格证、铭牌及所有采购凭证为保修时 用，遗失不补。
本保修卡解释权限归本公司所有，本公司有权对本保修内容进行修改，恕不事 先通知。
