一、PH计 HY-YP510概述
衷心感谢您选购本公司工业在线 pH/ORP 计！
pH/ORP 计是用来测试水质 pH/ORP 值的智能在线仪器，具有功能齐全， 性能稳定可靠，操作简便，安装维护方便等特点，适用工企业测试和控制 pH/ORP 等各种领域。
PH计 HY-YP510具有如下特点：
采用 2.4 寸 128*64 点阵屏，中文菜单显示，操作简便。
隔离式 4-20mA 电流输出，电流输出可更改，干扰小。
高低点两路独立的控制输出，范围可调。
温度测量功能，可自动/手动温度补偿。
隔离式 RS485 通讯输出功能（选配）。
密码功能。
背光控制功能（选配）。
3 种标定方式选择，标定中文显示，操作简便。
查看电极标定性能。
二、PH计 HY-YP510包装配置
请确认您所购买的仪表，包装盒是否完整，如有包装损坏或是有任何短 缺的情形，请尽快与经销商联系。
pH/ORP 计有以下配置。
标准配置
□ 仪表一台
□ pH/ORP 电极一支
□ 合格证一张
□ 用户使用说明书一本
□ pH 校准缓冲剂 1 套 可选附件
□ 电极安装支架
□ 电极流通杯
□ 水、气清洗装置
□ 控制柜

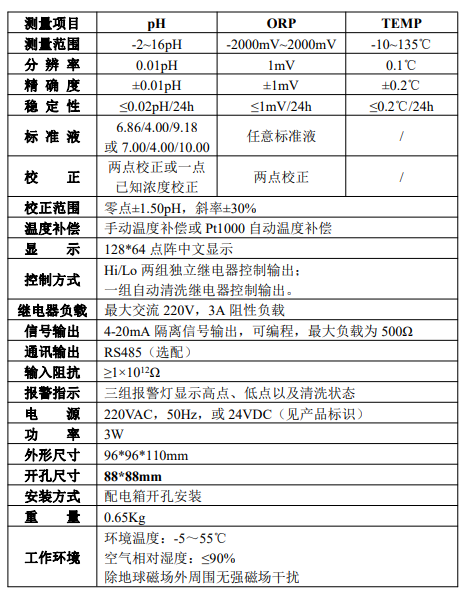

三、技术参数
四、安装说明
4.1 注意事项
1、安装前请仔细阅读理解使用说明书，以免接线不正确导致仪表损坏。
2、请选择通风良好的位置安装，要注意仪表及电缆的防水，并避免在有 腐蚀性环境中使用。
3、在所有接线完成前，请勿给仪表通电，以免发生意外。
4、电极信号的传输须采用 RG58 高绝缘特殊同轴缆线，不可随便用一般 电线代替，否则将产生错误的测量结果。
5、仪表内的控制器为小电流继电器，若要控制较大动力的设备时，请外 接电流容量较大的继电器，以免烧坏主机内部继电器。

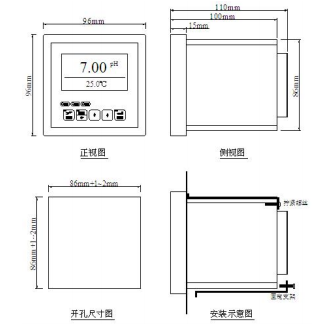

4.2 仪表安装
1、预先在配电箱面板上开 88mm × 88mm 的安装方孔。
2、将仪表从配电箱方孔中插入，将其附带的固定支架安装在上下两侧的 固定槽内，用十字型螺丝刀拧紧螺丝。

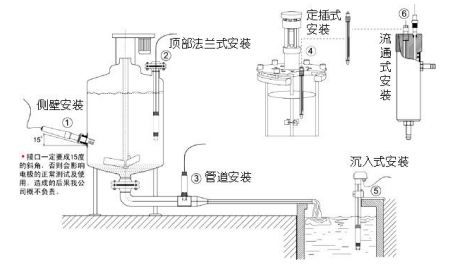

4.3 电极安装
1、请不要把 pH 电极直接投入水中，应使用电极安装支架。
2、务必使用生料带（3/4 螺纹处）做好防水封闭工作，避免水进入 pH 电极中，造成 pH 电极损坏。

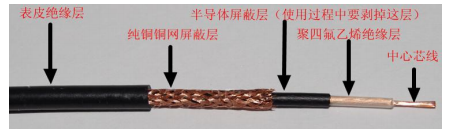

3、电极电缆为 RG58 信号屏蔽线，接线时应注意剥除透明信号轴线外包 裹的黑色导电橡胶薄层（不剥除干净容易短路，导致测量出错）。
4、若电极电缆线长度不够时，可选用专用接线盒接线。
五、接线说明

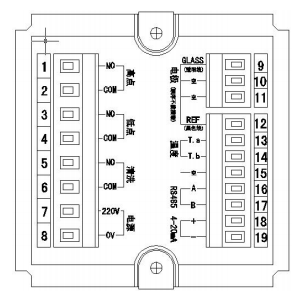

5.1 接线图

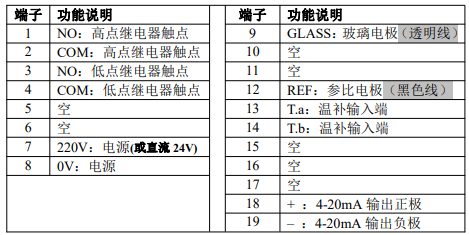

5.2 端口定义
注意：电极接线中 9 号端子和 12 号端子顺序不能接错。
六、面板及按键说明
6.1 面板图

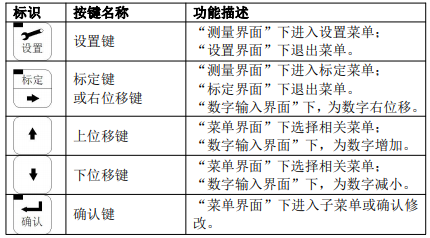

6.2 按键定义
6.3 指示灯定义

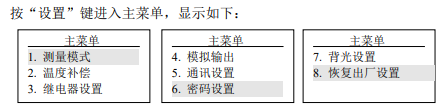

七、仪表设置
7.1 测量模式：
本仪表具有 pH 测量和 ORP 测量模式，当前需要测量 pH 值时，选择 pH 模式，接 pH 电极。需要测量 ORP 值时，选择 ORP
7.2 温度补偿：
本仪表采用手动和自动两种温度补偿方式。
自动补偿需接带 PT1000 温度传感器的电极，仪表显示是被测溶液当前 温度值。若选择手动温度补偿方式，可以通过“↑”键或“↓”键更改温度值。
7.3 继电器设置：

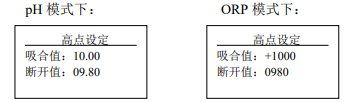

7.3.1 高点设定:

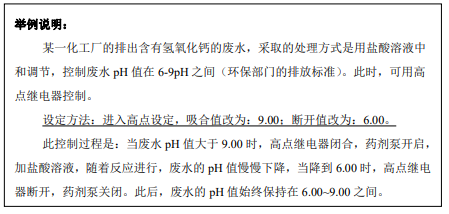

在 pH 模式下，高点继电器一般用于加酸计量泵控制。
设定方法：设置一个区间范围值（吸合值和断开值，注意：吸合值 > 断开值）。当测量数值大于吸合值时，继电器闭合，计量泵开始工作；当测量数 值小于断开值时，继电器断开，计量泵停止工作。
在 ORP 模式下，高点继电器一般用于加还原剂计量泵控制。设定方法同 pH 模式。

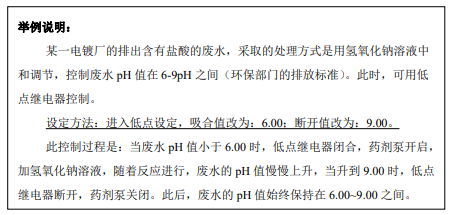

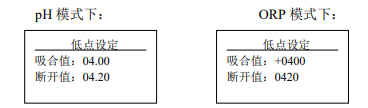

7.3.2 低点设定:
在 pH 模式下，低点继电器一般用于加碱计量泵控制。
设定方法：设置一个区间范围值（吸合值和断开值，注意：吸合值 < 断开值）。当测量数值小于吸合值时，继电器闭合，计量泵开始工作；当测量数值大于断开值时，继电器断开，计量泵停止工作。
在ORP 模式下，高点继电器一般用于加氧化剂计量泵控制。设定方法同 pH 模式。
7.3.3 清洗设定（选配）：
本机具有清洗功能输出，清洗时间单位为秒，每次清洗的间隔时间为小 时。仪表可通过“↑”键或“↓”键更改时间值。
具体清洗电极时需选配清洗套装，可选自来水清洗或空气清洗。

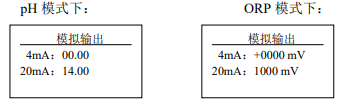

7.4 模拟输出：
仪表可通过“↑”键或“↓”键更改 4mA 和 20mA 输出值，按“确认”键 确认。
7.5 通讯设置：（选配）
仪表可通过“↑”键或“↓”键更改地址和波特率，按“确认”键确认。
7.6 密码设置：
本仪表具有密码功能，此密码可用于“设置”菜单和“标定”菜单，默 认为不启用。当启用密码后，进入“设置”菜单和“标定”菜单需输入密码。 密码可更改，若用户忘记密码，可通过同时按“↑”键或“↓”键 3 秒，输入 密码“1234”，进入“系统维护”界面，可查看当前密码。
7.7 背光设置：(选配)
当选择常亮时，背光一直点亮；当选择自动，当有按键操作时，背光点 亮，按键不操作时，3 分钟后背光关闭。
7.8 恢复出厂设置：
当仪表恢复出厂设置后，“设置”菜单中所有设置恢复成出厂默认值。
八、仪表标定：

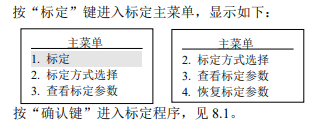

8.1 标定：
8.1.1 pH 模式下标定：

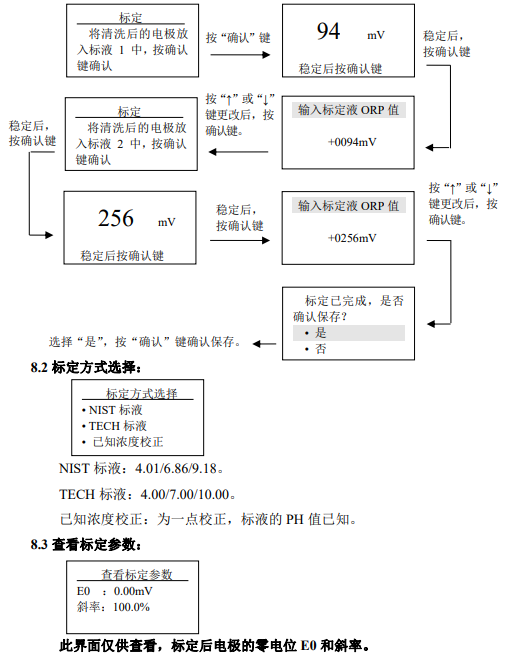

8.1.2 ORP 模式下标定：
ORP 校准过程中可由用户任意设定校正数值，在此向用户提供两种标准 液的配制方法：
94 mV：标准 6.86pH 液中加入稍过量醌氢醌。
256 mV：标准 4.00pH 液中加入稍过量醌氢醌

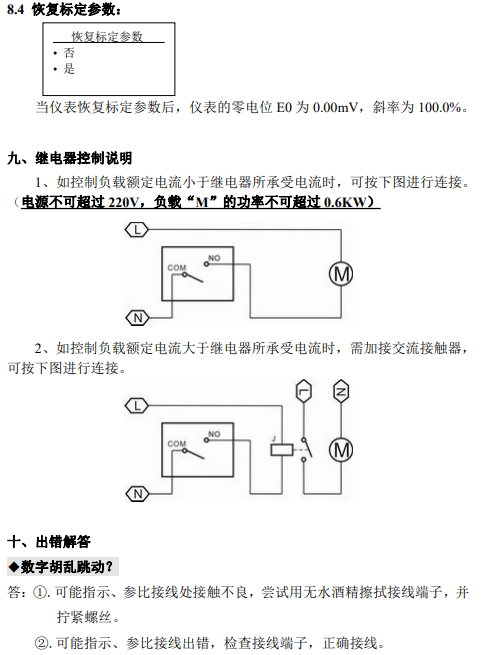

用户须知
◆ 使用时请遵守本说明书的操作规程及注意事项。
◆ 本仪器只有一个电极输入端，在选择 pH 模式时应安装 pH 电极，选择 ORP 模式时应安装 ORP 电极。
◆ 电极安装应使用护套及支架，不能直接放入水中，以免造成电极损坏。
◆ 为使测量更精确，电极须经常清洗，并配合仪表进行校正。
◆ 第一次使用的 pH 电极或长期停用的 pH 电极，在使用前必须在 3mol/L 氯化钾溶液中浸泡 24 小时。
◆ 在仪表校正之前，仪器须开机预热 30 分钟以上。
◆ 在使用过程中若发现仪器工作异常或损坏，请及时联系厂商，切勿自行 修理。
◆ 因产品更新换代，说明书如有变动恕不另行通知。
