污泥浓度计HY-TSTR500

发布时间:2020-08-04人气:301

污泥浓度计HY-TSTR500概述

悬浮物污泥浓度计HY-TSTR500(以下简称仪表)是带微处理器的水质在线监测仪。悬浮物(污泥)浓度计是为测量市政污水、工业废水处理过程、自来水厂等进、出水悬浮浓度而设计的工业在线监测仪表。



结构特征和工作原理

2.1结构特征

整套测量系统主要由仪表(二次仪表)和悬浮物(污泥)浓度传感器(一次表)两部分组成,传感器接触被测水溶液,仪表显示水溶液的浓度值和温度值及工作状态。



2.2工作原理

红外传感器发射器发送的光波在传输过程中经过被测物的吸收、反射和散射后仅有一小部分光线能照射到接收器上,透射光的透射率与被测悬浮物的浓度成比例关系,通过测量透射光的透射率计算悬浮物污泥的浓度。



2.3产品应用

广泛应用于自来水厂、发电厂、污水处理厂、制药厂、医院,对各种水样的浓度做精确测量。给水厂(沉淀池)、造纸厂(纸浆浓度)、洗煤厂(沉淀池)、电力(灰浆沉淀池)、污水处理厂(进出水口、曝气池、回流污泥、初沉池、二沉池、浓缩池、污泥脱水)



三 技术参数

    1.测量范围:05000mg/L;050g/L或根据要求扩展;

    2.显示方式:LCD

    3.测量单位:mg/L、g/L(根据量程自动切换)

    4.分 辨 率:0.01mg/L、0.1g/L

    5.基本误差:±1.0%F.S

    6.模拟输出:0~20mA(负载电阻<1.5KΩ);4~20mA(负载电阻<750Ω);

    7.三路继电器控制触点:3A 240VAC,3A 28VDC或120VAC

    8.供电电源(选配):85~265VAC±10%,50±1Hz,功率≤3W;

                  9~36VDC,功率:≤3W;

9.外形尺寸:144*144*118mm;

   10.安装方式:盘装(嵌入式)/墙挂;  开孔尺寸 :138×138mm;

   11.仪表工作环境:环境温度:-10~60℃;相对湿度:不大于90%;

                    除地球磁场外周围无强磁场干扰。



四 功能特性

§ 全智能、多功能、测量性能高,环境适应性强;

§ 多参数同时显示,浓度值、输出电流、时间、继电器状态;

§ 两路4-20mA输出、继电器高、低报警控制输出、清洗输出、RS485通讯输出

   等各种变量输出;RS232上传功能;

§ 清洗维护非常简单,三个月校正一次;

§ 采用四点校正法,保证测量准确度;

§ 中/英文菜单可选;

§ 自设密码:用户可以自设或修改密码,以免无关人员进入造成误操作;



五 安装与电气连接

仪表应选择安装在室内或有防护装置的位置,周围不得放置易燃易爆物品。仪表安装位置应选择便于用户及安装维护人员阅读仪表铭牌、屏幕信息,便于使用、维护及检修的地方。

所有电力和管道连接必须符合国家和地方标准。仪表电源前端必须安装绝缘开关或者电路切断开关。

为了安全和避免外部信号对仪器造成干扰,仪表电源线应接在相应规格、带有地线标志、符合电器标准的插座内,且地线须确保良好接地。



5.1仪表安装

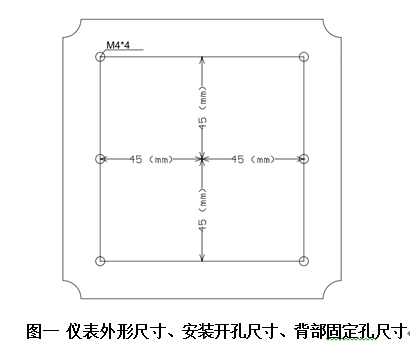

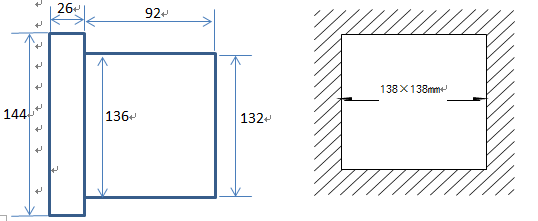

仪表可上盘嵌入安装或壁挂式安装,盘装开孔见图一,开孔尺寸为 138×138mm。将仪表嵌入方孔中,用配置的支架固定即可。壁挂式可根据配置壁挂式配件安装或按照图一尺寸开孔固定。



5.2传感器安装注意事项

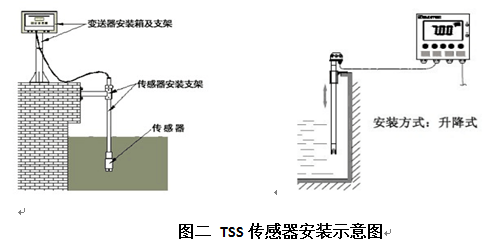

    将传感器安装在恰当位置,以保证获得具有代表性的测量结果。将传感器安装在易于触及的位置,以方便对传感器进行定期清洁维护。应避免将传感器安装在产生气泡聚集的位置,以防止干扰信号的产生。将传感器安装在有代表性、良好的取样点附近。


5.3仪表内接线


接线端子说明

1、V+(蓝)传感器信号线        2V-(黄)传感器信号线

3、A2(灰)传感器信号线        4B2(黑)传感器信号线

5P+ 直流供电正极             6P- 直流供电负极(选配)

7L 交流供电火线              8N 交流供电零线(选配)

9、继电器一  控制开关         10、继电器二  控制开关

11、继电器三  控制开关可设置为清洗开关

12IO1  模拟信号第一路输出+  13IO2  模拟信号第二路输出

14COM 模拟信号两路输出公共端

15A1  B1 数字信号RS485接线端

16RX  TX  G 数字信号RS232接线端



5.4电气连接

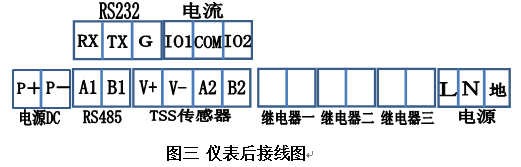

仪表与传感器的连接:供电电源、输出信号、继电器报警触点及传感器与仪表的连接均在仪表内部,按图三接线。电极固定的电缆线引线长度常规为5-10米,将传感器上相应标号或颜色的线插入仪表内部相符的接线端拧紧插入即可

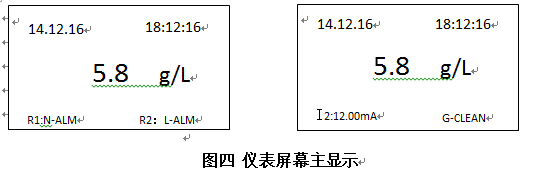

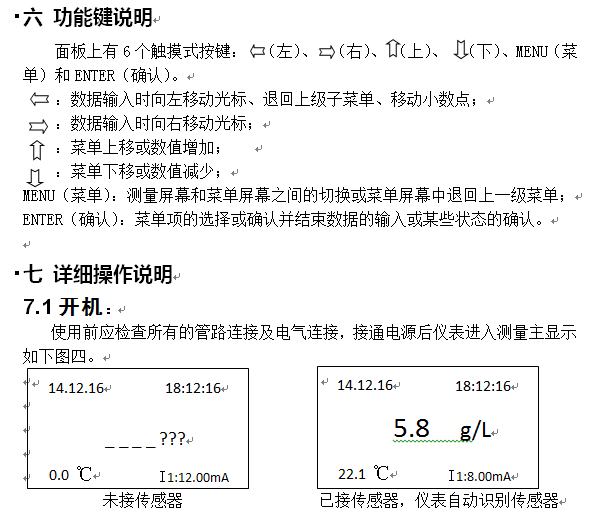

  其中第一行左上为年月日,右上为时分秒;第二行为主测显示值;第三行左下为温度,右下为I1电流输出值;使用向上下键可以切换为:I2电流输出值及清洗状态或R1继电器状态,R2继电器状态;

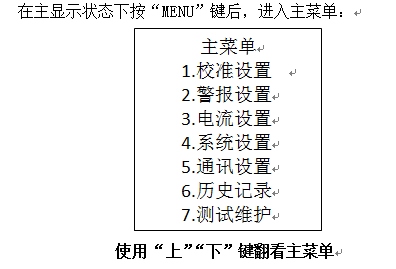

7.2主菜单


7.3子菜单

在测量前应根据实际情况对主菜单参数进行设定或修改,否则按仪表中已有的设定值进行测量。当黑色底纹在某“参数”菜单下时按“ENTER”键输入密码后(初始状态没有密码)再按“ENTER”进入多项子菜单。进入该菜单后,将黑色底纹指示在当前的参数项,根据所选参数上下移动光标后,按下“ENTER”键进入该参数项可进行设定或修改。

背光对比度调节方法:当仪表在主显示时,长按“ENTER”键,然后按向左调淡显示文字,或按向右键调深显示文字。



7.4参数说明

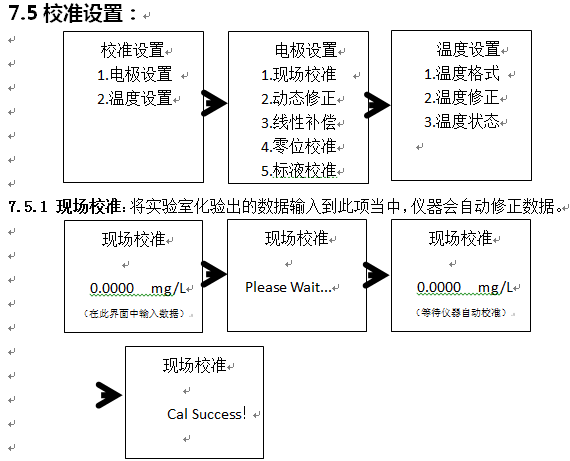

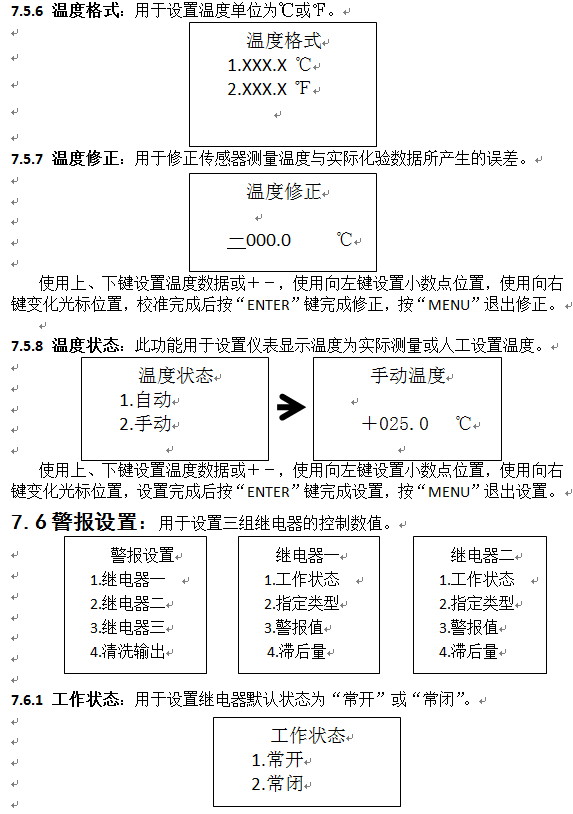

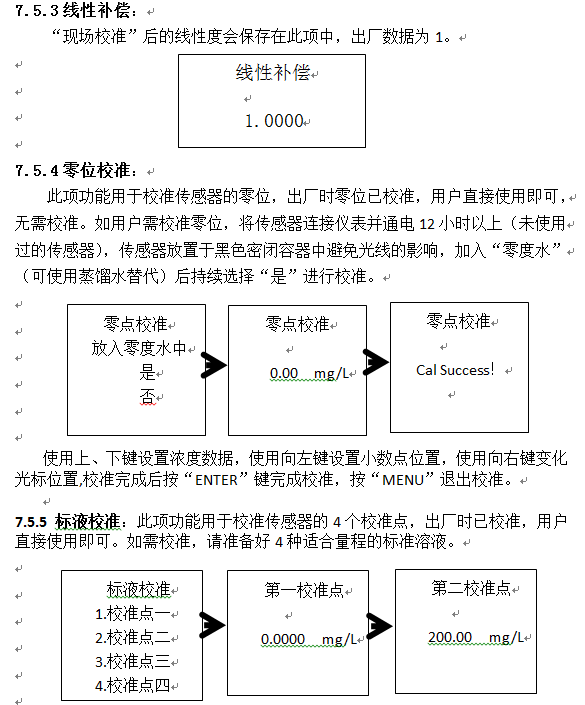

    1)“校准设置”:用于校准传感器主测数值和温度数值。

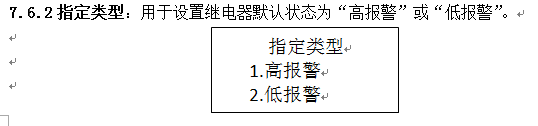

    2)“警报设置”:用于设置三组继电器数值及清洗时间。

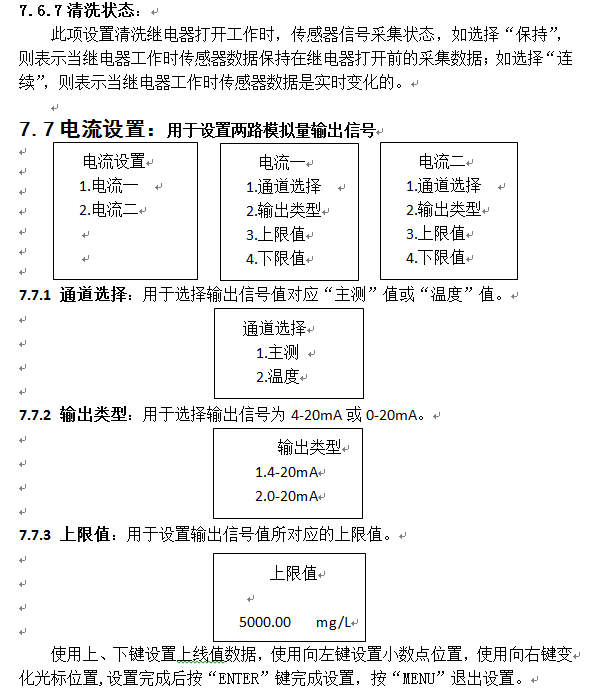

    3)“电流设置”:用于设置两组输出电流对应项、输出类型及输出对应值。

    有0-20mA及4-20mA可选

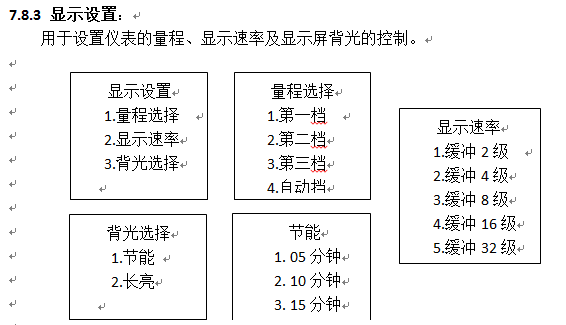

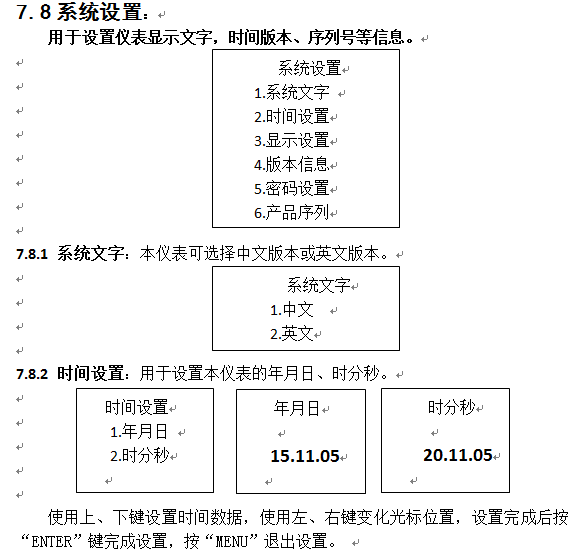

4)“系统设置”:系统文字、时间设置、显示设置(量程、显示速率、背光)、

   版本信息、密码设置、产品序号。

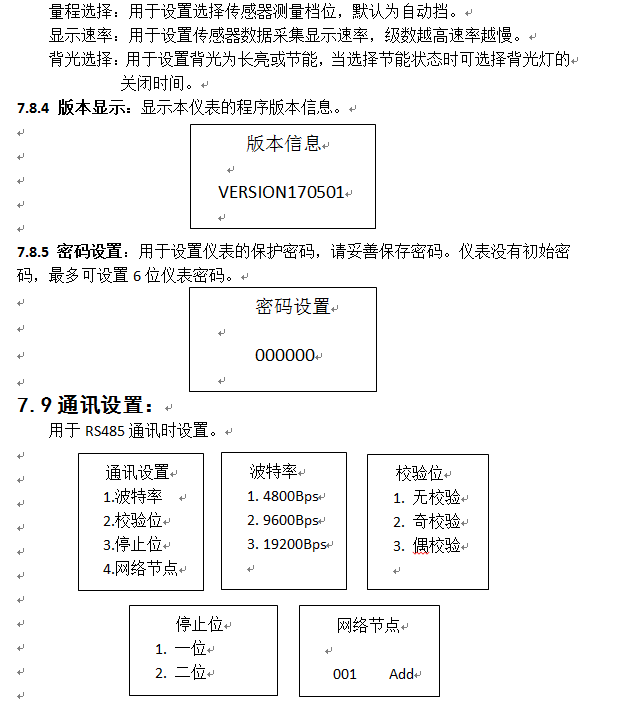

    5)“通讯设置”:用于设置RS485通讯项。

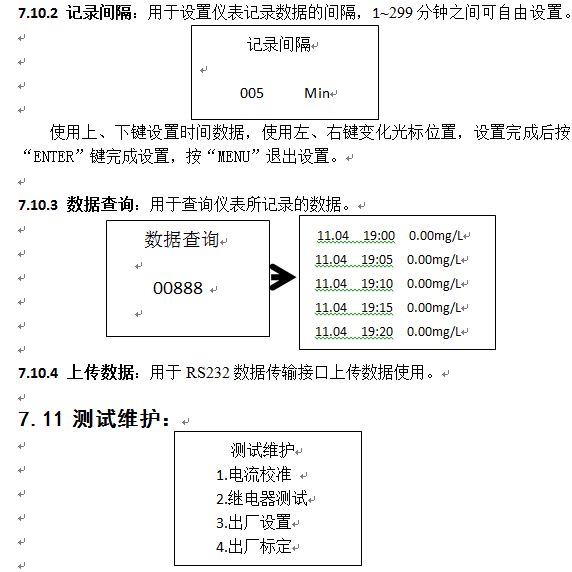

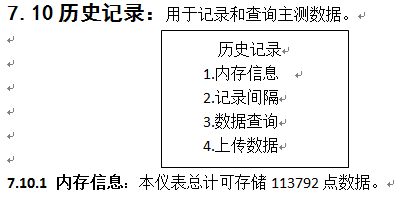

    6)“历史记录”:用于查看记录数据及设定记录点(只记录主测值)。

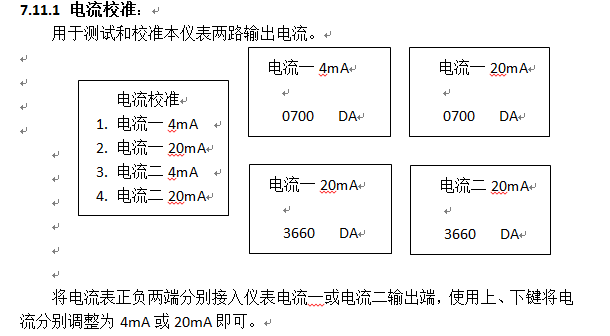

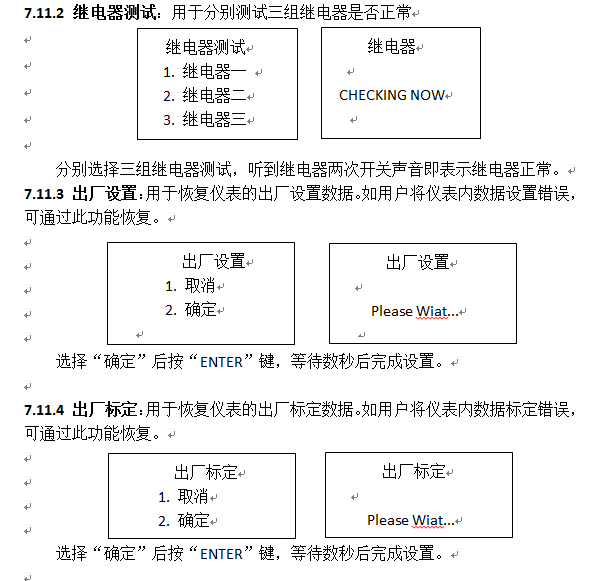

7)“测试维护”:电流校准、继电器测试、恢复出厂设置、恢复出厂标定。

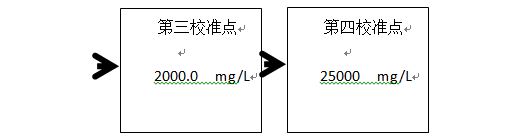

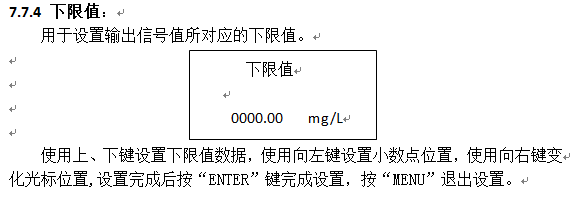

使用上、下键设置浓度数据,使用向左键设置小数点位置,使用向右键变化

光标位置,校准完成后按“ENTER”键完成校准,按“MENU”退出校准。



7.5.2 动态修正:将实验室或便携式仪器化验出的数据与仪器测量数据做对比,

如有误差可通过此功能修改误差数据。


使用上、下键设置浓度数据或+-,使用向左键设置小数点位置,使用向右键变化光标位置,校准完成后按“ENTER”键完成修正,按“MENU”退出校准。



使用上、下键设置浓度数据,使用向左键设置小数点位置,使用向右键变化光标位置,校准完成后按“ENTER”键完成校准,按“MENU”退出校准。

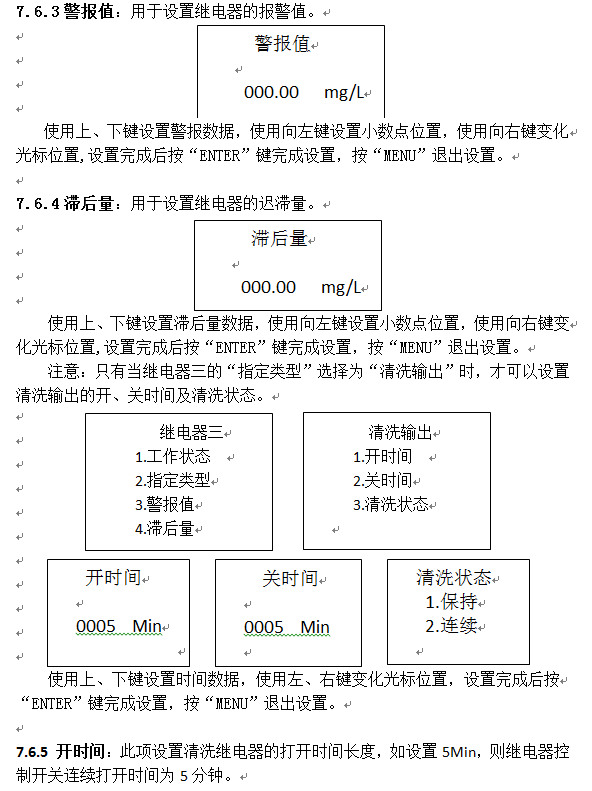

7.6.6 关时间:此项设置清洗继电器的关闭时间长度,如设置5Min,则继电器控制开关在上一次打开关闭到下次打开时的间隔时间为5分钟。










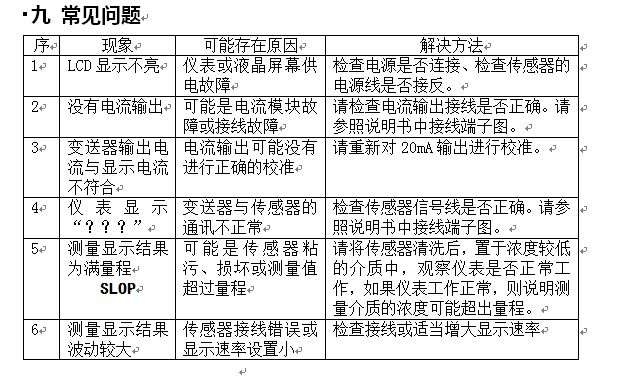

日常维护

变送器维护

    变送器根据使用的要求,安装位置和工作情况比较复杂,为了使变送器正常工作,维护人员需要对变送器进行定期维护,维护时请注意如下事项:

1、安装在室外请检查变送器安装箱体是否有漏水等现象;

2、检查变送器的工作环境,如果温度超出变送器的工作额定范围,请采取相应

   措施,否则变送器可能损坏或降低使用寿命;

3、清洁变送器的塑料外壳时,请使用软布和柔和的清洁剂清洁外壳,注意不要

   让湿气进入变送器内部;

4、检查变送器显示数据是否正常;

5、检查变送器接线端子上的接线是否牢固,注意在拆卸接线盖前应先将交流电

   源断开。
